Van điều khiển Yoshitake CT-100

Van điều khiển Yoshitake CT-100 là dòng van khí nén single-acting hiệu suất cao, dùng cho hơi, khí nén, nước nóng/lạnh, dầu và chất lỏng không độc hại. Phiên bản mới bổ sung hai tùy chọn mặt bích ANSI 150/300 và JIS 10K/20K, giúp tích hợp linh hoạt theo tiêu chuẩn quốc tế hoặc Nhật Bản. Thiết kế equal-percentage với rangeability 50:1 đảm bảo điều tiết mượt mà ở mọi dải lưu lượng. Sản phẩm tương thích với cả E/P positioner và Smart positioner (PID, auto-tuning, báo lỗi), phù hợp cho nhiều ứng dụng công nghiệp.

Thông số kỹ thuật chính

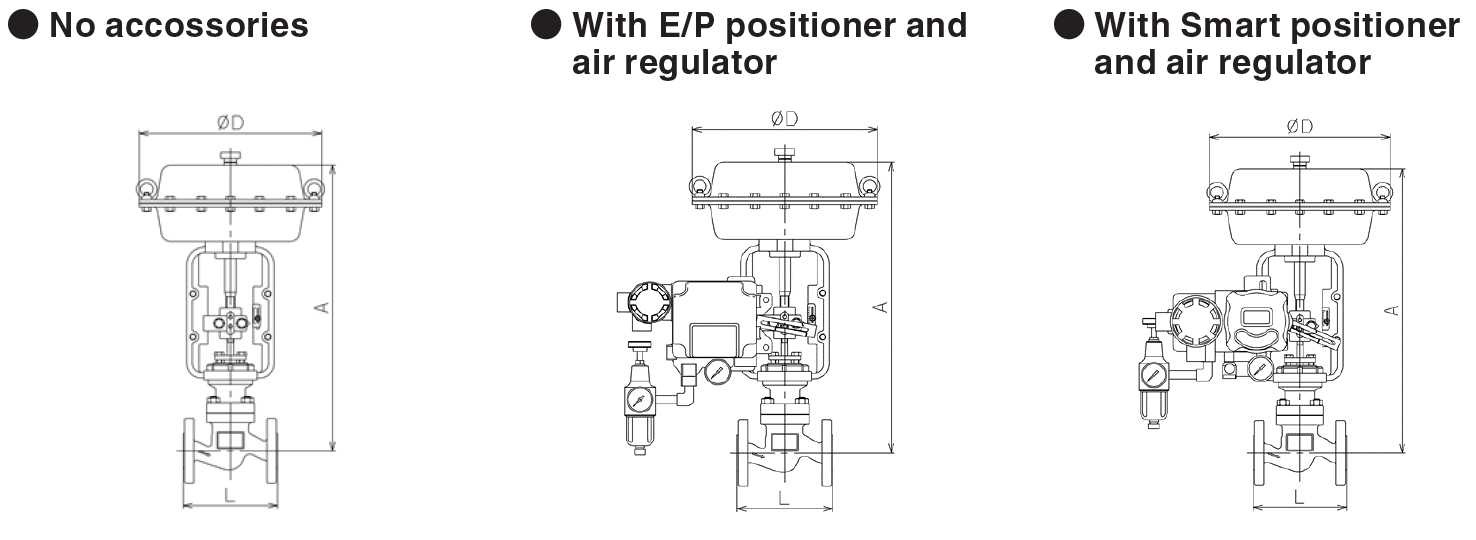

Kích thước, trọng lượng & tùy chọn Positioner

Van CT-100 có chiều dài (L), chiều cao (H) và hành trình (A) khác nhau theo DN 15–50A và loại mặt bích. Trọng lượng tiêu chuẩn từ 19 kg (15A, không option) đến 38 kg (50A, không option), tăng thêm ~4 kg với E/P positioner và ~5 kg với Smart positioner.

• E/P Positioner (Rotork YT-1000): tín hiệu 4–20 mA → khí 0.14–0.7 MPa; zero/span cơ bản; trọng lượng ~2.7 kg.
• Smart Positioner (3S MP-100): màn hình LCD, PID auto-tuning, cảnh báo lỗi, khóa bàn phím; trọng lượng ~3.8 kg.

Giá trị Cv & áp suất làm việc

Giá trị Cv định mức trải dài từ 4.6 (DN15) đến 41.6 (DN50) tùy theo chuẩn mặt bích và áp suất chênh:

• PN16/PN25: 4.6 → 41.6
• ASME150/300: 4.6 → 41.6
• JIS10K: 4.6 → 41.6 (1.0 MPa), giảm khi ΔP=1.6 MPa
• JIS20K: 4.6 → 41.6

Áp suất làm việc tối đa giảm nhẹ khi nhiệt độ cao, ví dụ:

• PN16: 1.60 MPa → 1.39 MPa tại 250℃
• ASME150: 2.00 MPa → 1.79 MPa
• JIS10K: 1.00 MPa → 0.87 MPa
• JIS20K: 2.00 MPa → 1.79 MPa

Van điều khiển Yoshitake CT-100 là lựa chọn hoàn hảo cho hệ thống hơi, khí nén và các ứng dụng công nghiệp đòi hỏi độ chính xác cao và tính bền bỉ lâu dài.
