Van điều khiển khí nén Yoshitake CT-100

Ngày đăng: 11-02-2025 02:28 PM - Đã xem: 306

Van điều khiển khí nén Yoshitake CT-100 là một thiết bị quan trọng trong hệ thống điều khiển dòng chảy, được ứng dụng rộng rãi trong các ngành công nghiệp như hơi nước, khí nén, nước nóng/lạnh, dầu và các chất lỏng không nguy hiểm. Với thiết kế tiên tiến, van CT-100 giúp kiểm soát áp suất, lưu lượng, mức chất lỏng và nhiệt độ một cách chính xác và hiệu quả.

Ưu điểm nổi bật của Yoshitake CT-100

Độ chính xác cao: Đặc tính điều khiển tỷ lệ tuyến tính giúp đảm bảo hiệu suất vận hành tối ưu.
Chất liệu bền bỉ: Thân van làm từ gang dẻo FCD450, lõi van và ghế van bằng thép không gỉ, đảm bảo khả năng chịu áp lực và nhiệt độ cao.
Dải điều chỉnh lớn: Tỷ lệ điều chỉnh lên đến 50:1 giúp kiểm soát lưu lượng linh hoạt.
Chống rò rỉ tốt: Cơ chế làm kín kim loại với rò rỉ tiêu chuẩn ANSI Class IV.
Tích hợp bộ định vị thông minh: Hỗ trợ E/P Positioner hoặc Smart Positioner để tăng độ chính xác điều khiển.

Cấu tạo của van điều khiển khí nén Yoshitake CT-100

Van CT-100 có thiết kế đơn giản nhưng hiệu quả, bao gồm các bộ phận chính:

Thân van (Body): Được làm từ gang dẻo, giúp tăng độ bền và khả năng chịu áp lực cao.
Lõi van (Valve) và Seat van (Valve Seat): Làm từ thép không gỉ, chống ăn mòn và đảm bảo độ kín cao.
Bộ truyền động khí nén (Pneumatic Actuator): Gồm màng chắn khí nén và lò xo giúp kiểm soát đóng/mở van.
Bộ định vị (Positioner) Có hai loại chính:
- E/P Positioner (Điện - khí nén)
- Smart Positioner (Điện - khí nén thông minh, có khả năng tự động hiệu chỉnh PID)
Gioăng làm kín (Packing & Gasket): Bảo vệ chống rò rỉ, giúp tăng tuổi thọ van.

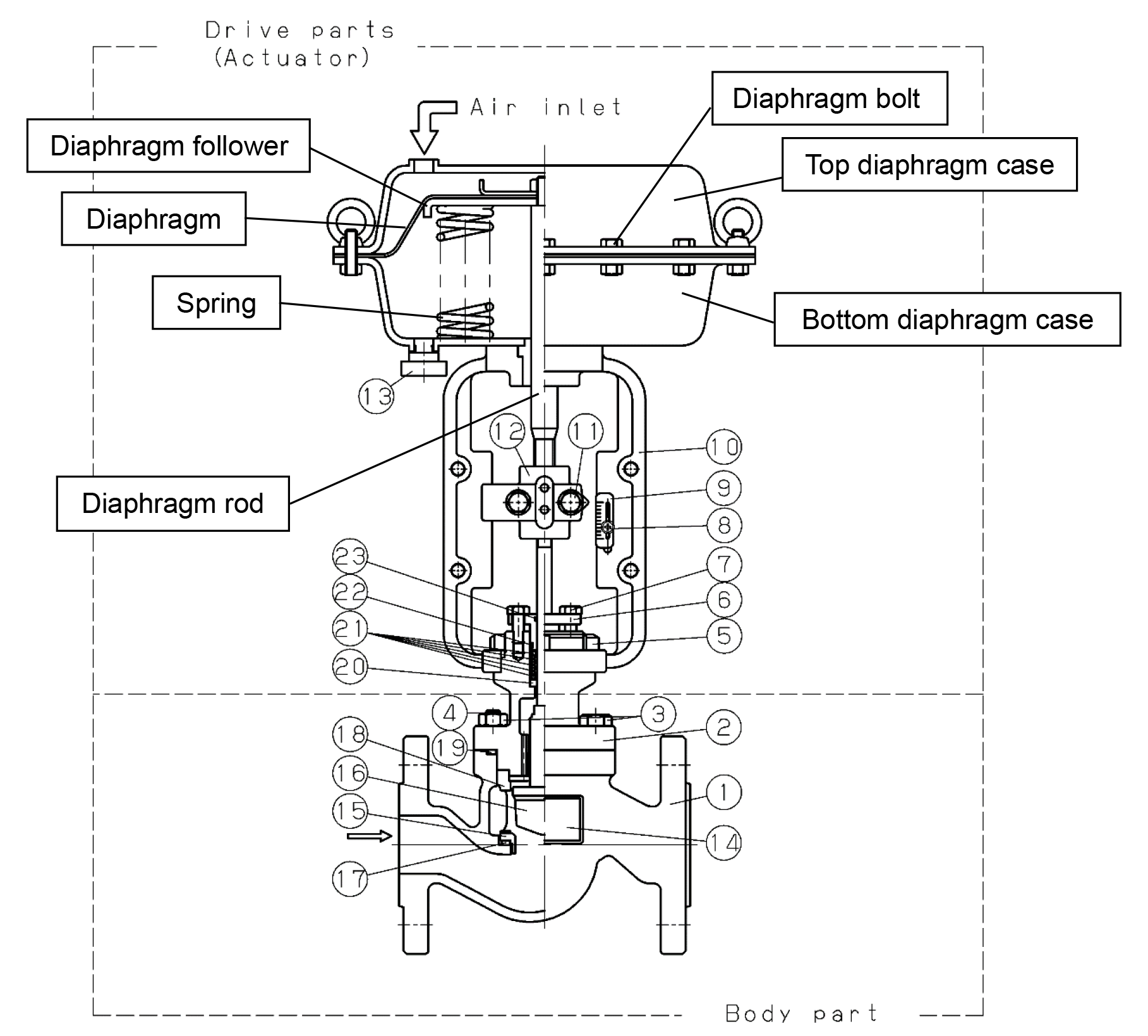

Van điều khiển khí nén Yoshitake CT-100

Parts list
No.	Name		No.	Name	No.	Name
1	Body		8	Indicator Bolt set	16	Valve + Stem
2	Bonnet		9	Indicator	17	Gasket (LWR)
3	Bolt	25-50A	10	Actuator Body	18	Cage
3	Nut	15/20A	11	Connector Bolt Set	19	Gasket (UPR)
4	Stud Bolt	15/20A	12	Connector	20	Packing Washer
5	Bonnet Nut		13	Rubber Cap	21	Gland Packing
6	Packing Plug		14	Name Plate	22	O-ring (Large)
7	Gland Bolt		15	Valve Seat	23	O-ring (small)

Nguyên lý hoạt động của van điều khiển khí nén Yoshitake CT-100

Van CT-100 hoạt động dựa trên nguyên lý khí nén điều khiển cơ cấu đóng/mở van. Tùy theo loại bộ truyền động, có hai phương thức hoạt động:

DA (Direct Acting – Thường mở)
- Khi tín hiệu khí nén tăng, áp suất tác động lên màng ngăn khiến lò xo bị nén lại, làm van đóng dần.
- Khi tín hiệu khí nén giảm, lò xo đẩy màng ngăn trở về vị trí ban đầu, làm van mở ra.
RA (Reverse Acting – Thường đóng)
- Khi tín hiệu khí nén tăng, áp suất khí nén tác động lên màng ngăn làm van mở dần.
- Khi tín hiệu khí nén giảm, lò xo đẩy màng ngăn về vị trí ban đầu, làm van đóng lại.

Sơ đồ hoạt động

Loại van	Khi không có áp lực khí nén	Khi có áp lực khí nén
DA (Thường mở)	Van mở	Van đóng
RA (Thường đóng)	Van đóng	Van mở

Van điều khiển khí nén Yoshitake CT-100 là một lựa chọn lý tưởng cho các hệ thống điều khiển lưu chất đòi hỏi độ chính xác cao. Với thiết kế bền bỉ, khả năng chống rò rỉ tốt và hỗ trợ các loại bộ định vị thông minh, CT-100 đảm bảo hiệu suất vận hành ổn định và tiết kiệm năng lượng. Nếu bạn đang tìm kiếm một giải pháp tối ưu cho hệ thống điều khiển khí nén, Yoshitake CT-100 chắc chắn là một sự lựa chọn đáng tin cậy!
