Quy Trình Tháo Lắp Và Thay Thế Bộ Phận Bơm PF-7000

1. Cảnh báo và lưu ý khi tháo lắp

Cảnh báo:

Trước khi tháo rời hoặc kiểm tra sản phẩm, cần phải xả hoàn toàn áp suất bên trong thiết bị, đường ống và các thiết bị liên quan. Làm nguội thiết bị cho đến khi có thể chạm tay vào.

- Nguy hiểm: Nếu không tuân thủ, có thể dẫn đến thương tích hoặc bỏng nặng do áp suất còn lại hoặc nhiệt độ cao.

Lưu ý:

• 1. Sử dụng thùng chứa để hứng nước ngưng chảy ra khi tháo rời sản phẩm.
• - Cẩn thận: Nếu không sử dụng, nước ngưng có thể làm bẩn các thiết bị xung quanh.
• 2. Kiểm tra kỹ bề mặt seat van vào, van thông hơi, và các bề mặt liên quan đến gioăng xem có trầy xước, vết lõm hoặc vết bẩn không. Nếu phát hiện các vấn đề này, phải thay thế ngay lập tức.
• - Cẩn thận: Các vết trầy xước hoặc lõm có thể gây ra lỗi hoạt động của sản phẩm.
• 3. Khi lắp lại, đảm bảo siết chặt các bu lông đều tay theo hướng chéo nhau để tránh lực không đều, điều này giúp tránh rò rỉ hoặc hư hỏng.
• 4. Phải sử dụng các phụ tùng thay thế chính hãng và tuyệt đối không được tùy ý sửa đổi sản phẩm.
• - Nguy hiểm: Việc thay thế các phụ tùng không phù hợp có thể dẫn đến hỏng hóc, rò rỉ hơi hoặc nước ngưng, gây bỏng hoặc tai nạn.
• 5. Khi lắp ráp lại, luôn thay mới các gioăng vì chúng là các bộ phận tiêu hao.
• - Cẩn thận: Việc sử dụng lại gioăng cũ có thể dẫn đến rò rỉ.

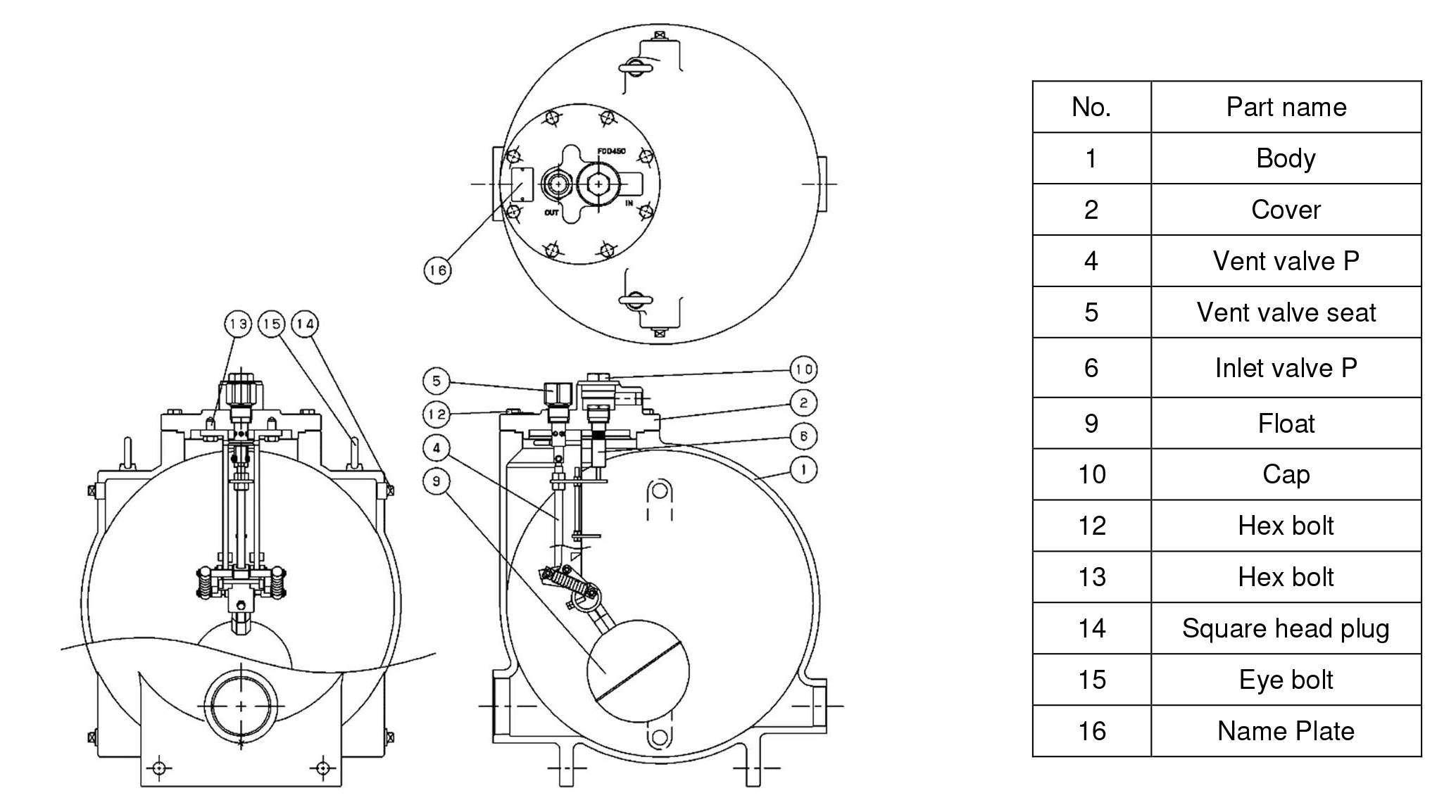

Cấu trúc:

2. Quy trình tháo rời

Dụng cụ cần sử dụng:

• - Cờ lê, mỏ lết có độ rộng 24mm, 41mm.
• - Khóa lục giác với các kích cỡ 19mm, 32mm.
• - Cờ lê mô-men xoắn.

Các bước tháo rời:

1. Tháo nắp [10]:

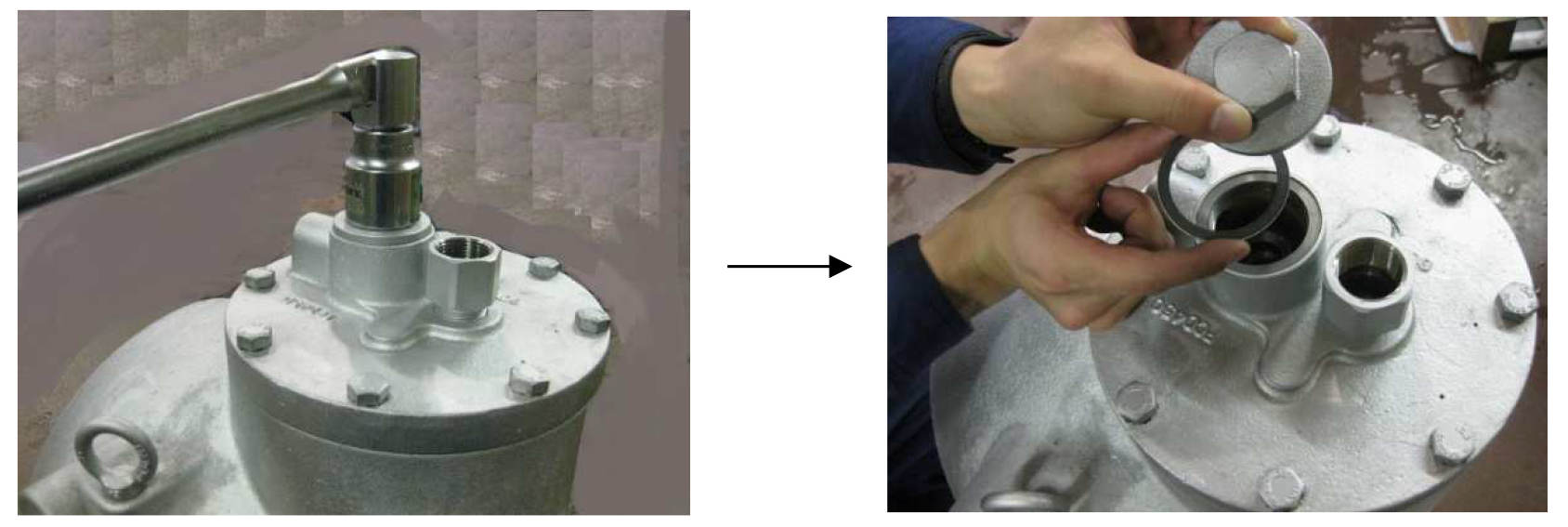

Sử dụng khóa lục giác với kích thước 32mm để nới lỏng và tháo nắp [10] và gioăng [11].

2. Tháo seat van vào [6]:

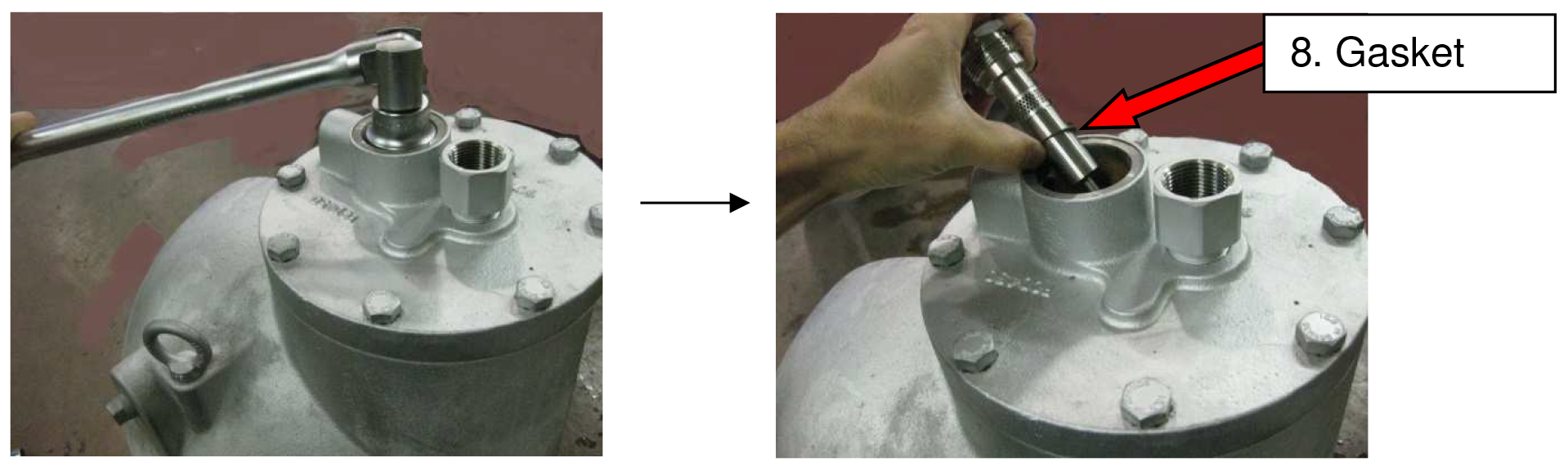

Sử dụng khóa lục giác với kích thước 32mm để tháo seat van vào và gioăng [8].

3. Tháo seat van thông hơi [5]:

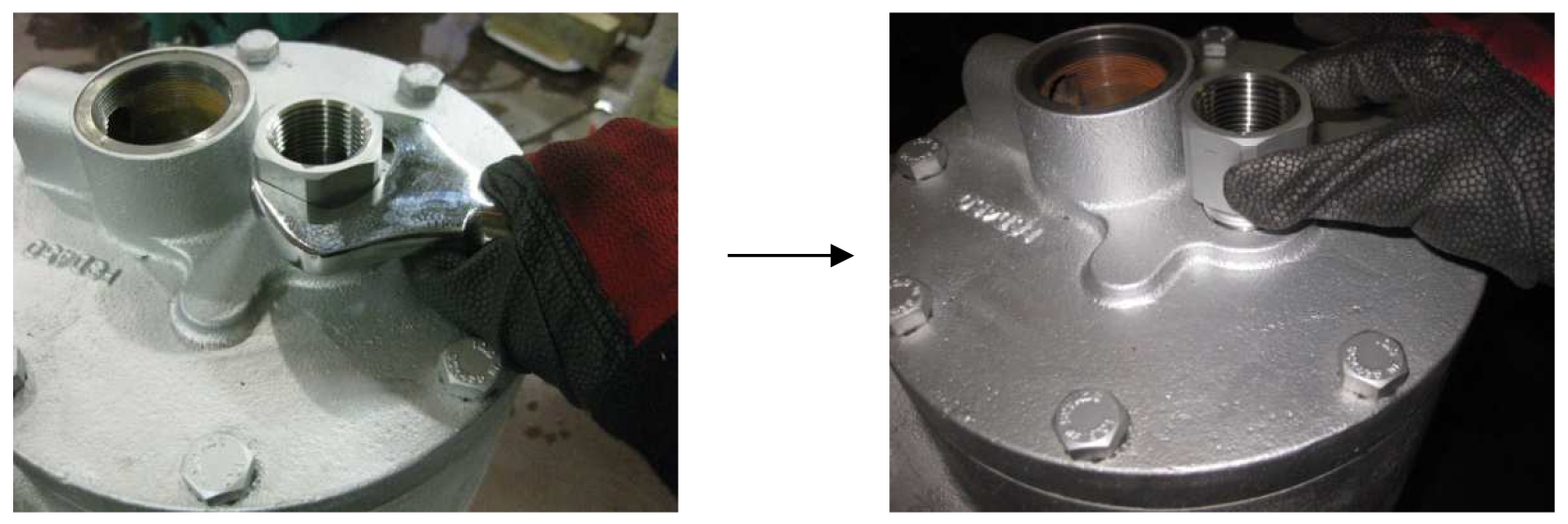

Sử dụng cờ lê với độ rộng 41mm để tháo seat van thông hơi.

4. Tháo nắp [2] và thân máy [1]:

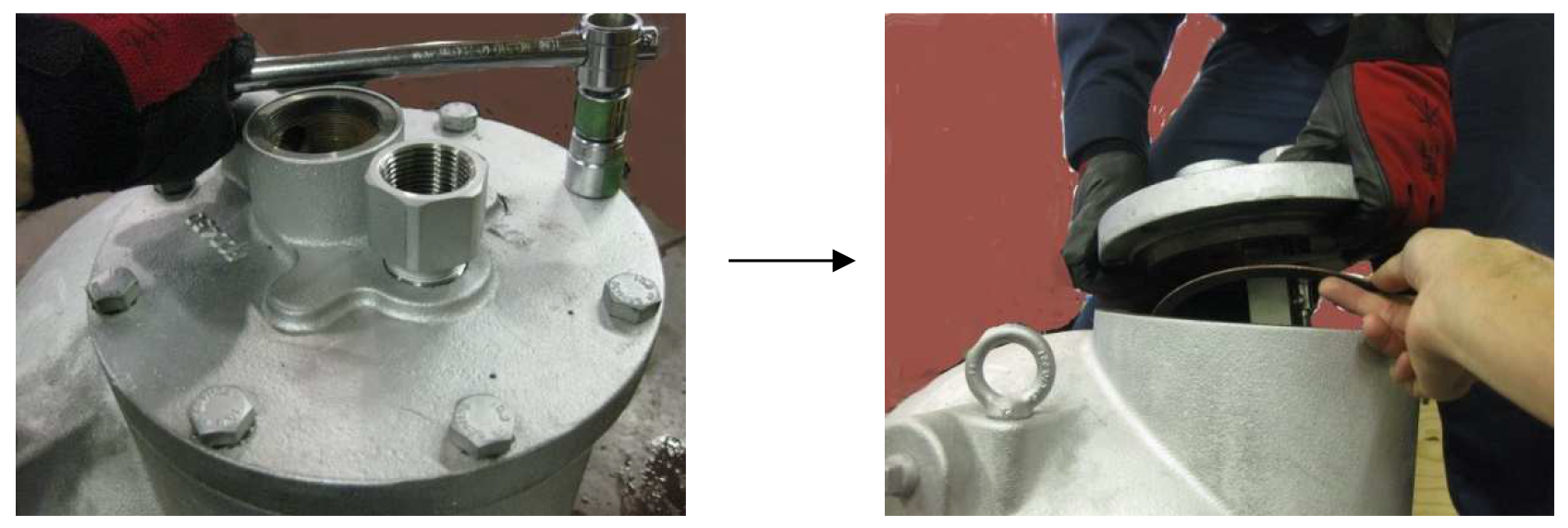

Tháo các bu lông [12] bằng khóa lục giác (19mm) để tháo nắp và gioăng [3].

5. Tháo phao [9]:

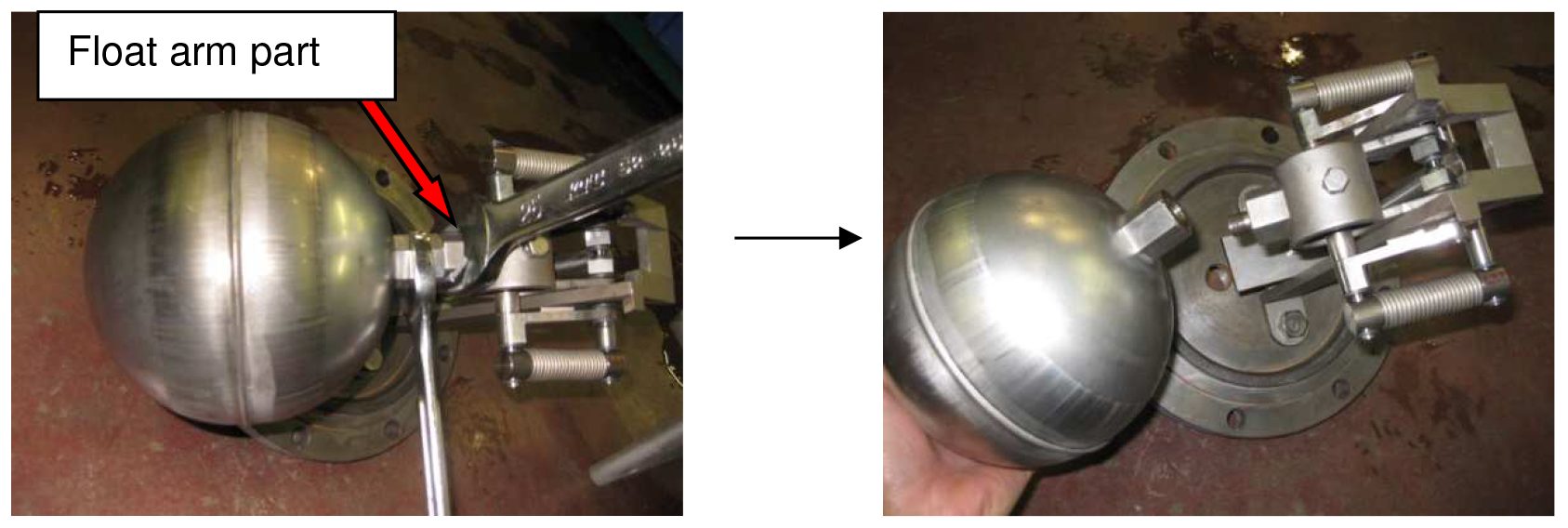

Sử dụng cờ lê (24mm) để tháo bộ phận cánh tay phao và phao.

6. Tháo van thông hơi P [4]:

Tháo các bu lông (19mm) và tháo van thông hơi P [4].

7. Tháo seat van thông hơi và gioăng [7]:

Tháo seat van thông hơi và gioăng liên quan.

3. Quy trình lắp ráp

Dụng cụ cần sử dụng:

- Cờ lê mô-men xoắn có thể điều chỉnh lực từ 50 đến 140 N•m.

- Cờ lê 24mm, 41mm.

Các bước lắp ráp:

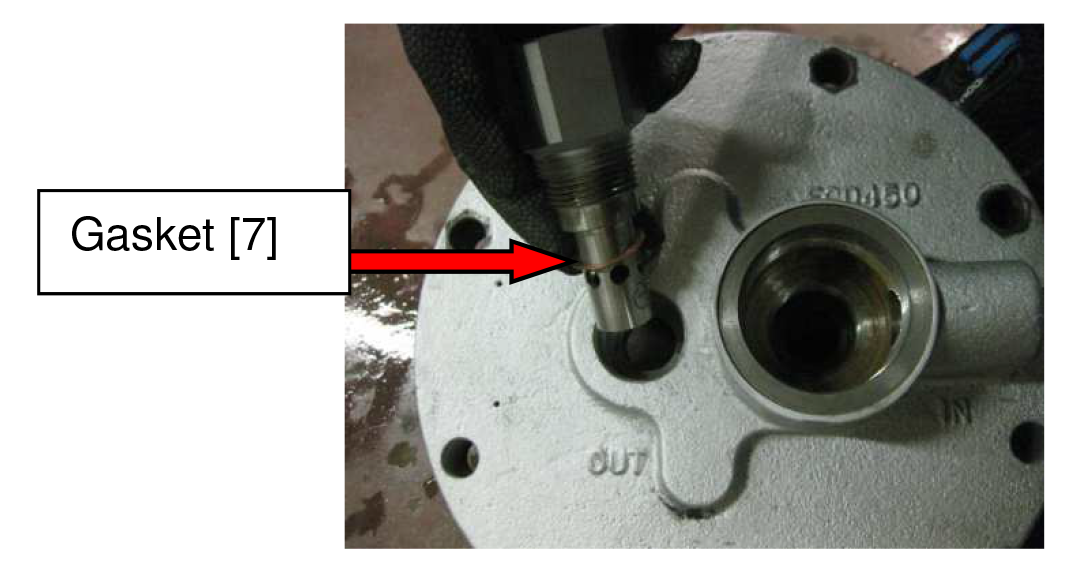

1. Thoa dầu bôi trơn lên gioăng [7]:

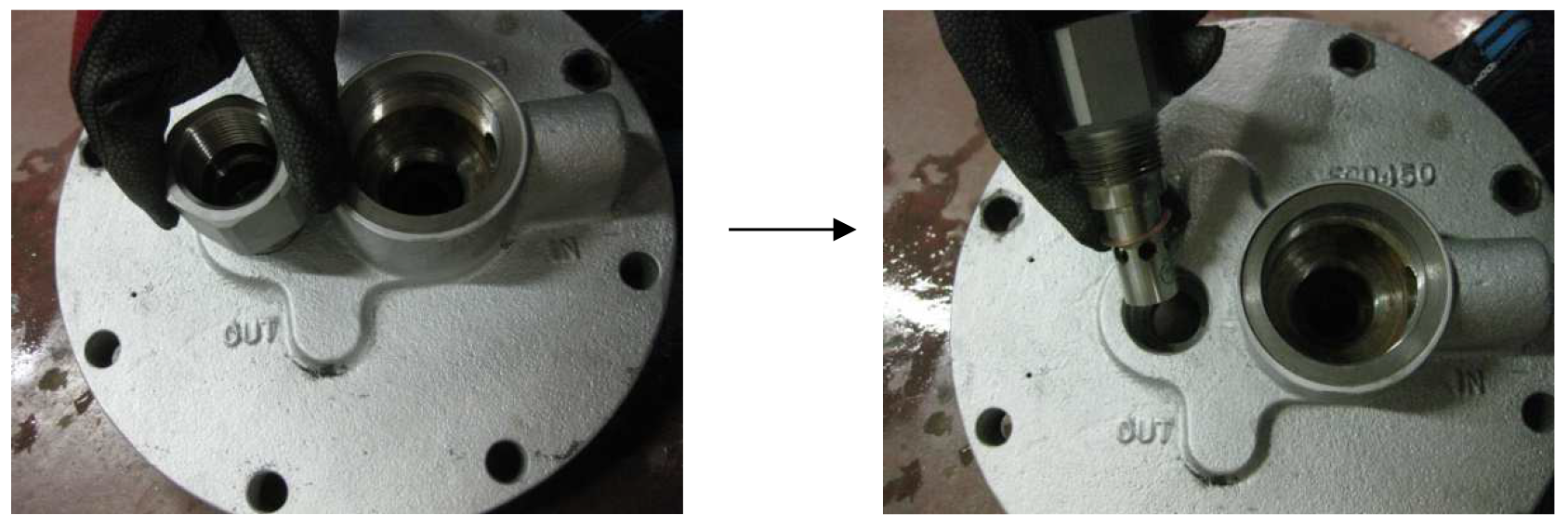

Thoa dầu máy lên gioăng mới [7], đặt gioăng vào seat van thông hơi [5], sau đó lắp seat van vào nắp [2] bằng tay.

2. Chuyển van thông hơi P [4] về vị trí:

Thực hiện chuyển van thông hơi P [4] theo hướng dẫn bên dưới (theo hướng dẫn trong tài liệu đầy đủ).

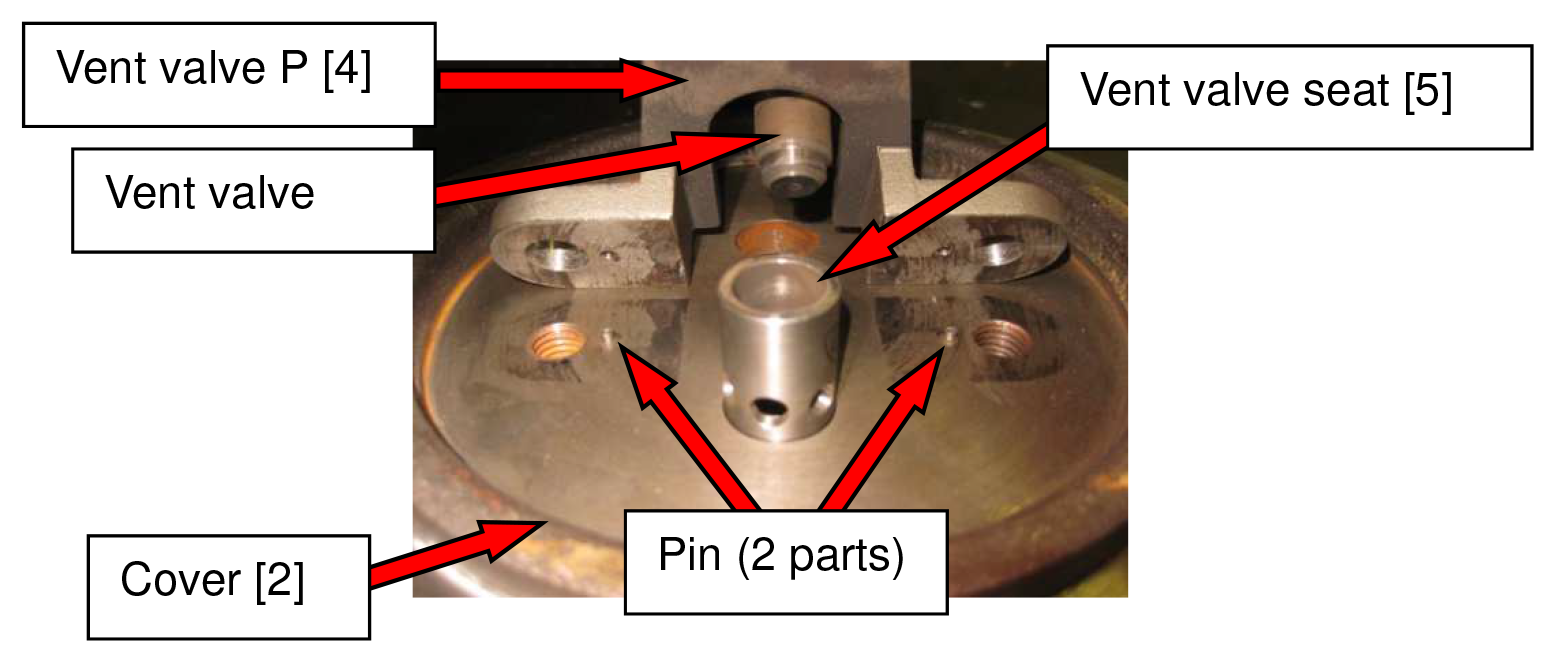

3. Đặt van thông hơi P [4] vào seat van:

Đặt van thông hơi P [4] vào seat van [5], sau đó lắp van P [4] vào vị trí của chốt (2 phần) trên nắp [2].

4. Cố định van thông hơi P [4] vào nắp [2]:

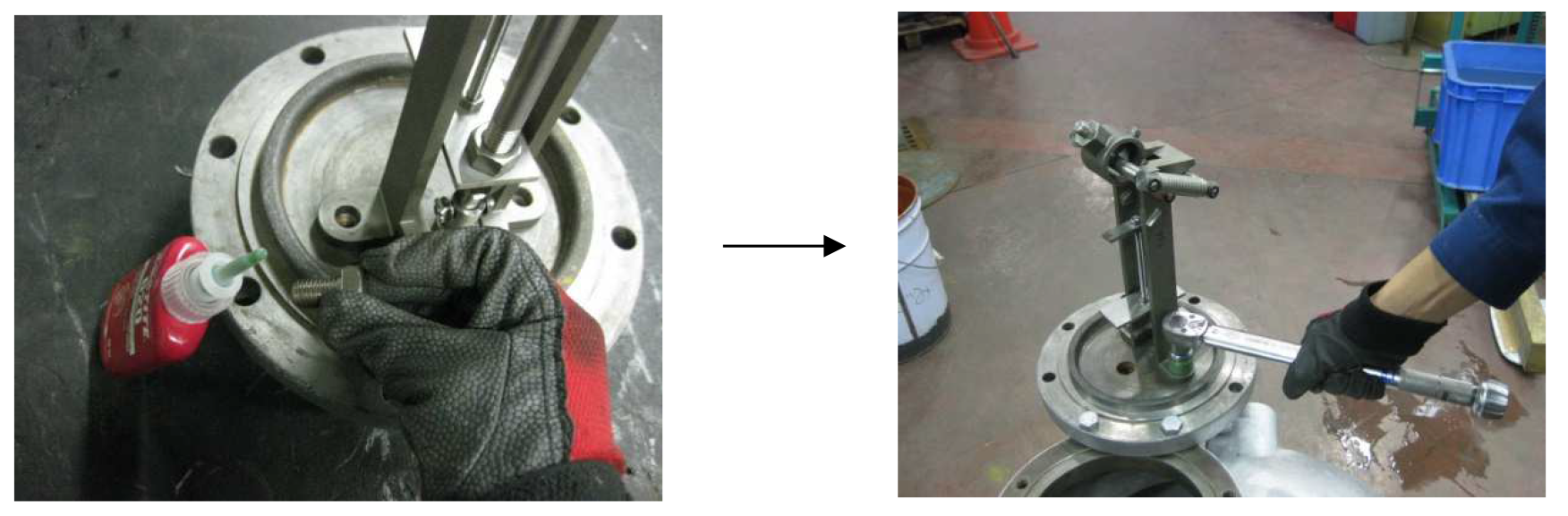

Thoa keo Loctite 620 lên phần vặn của bu lông lục giác [13] và gắn van thông hơi P [4] vào nắp [2]. Siết chặt bu lông với mô-men xoắn 50 N•m bằng cờ lê (kích cỡ 19mm).

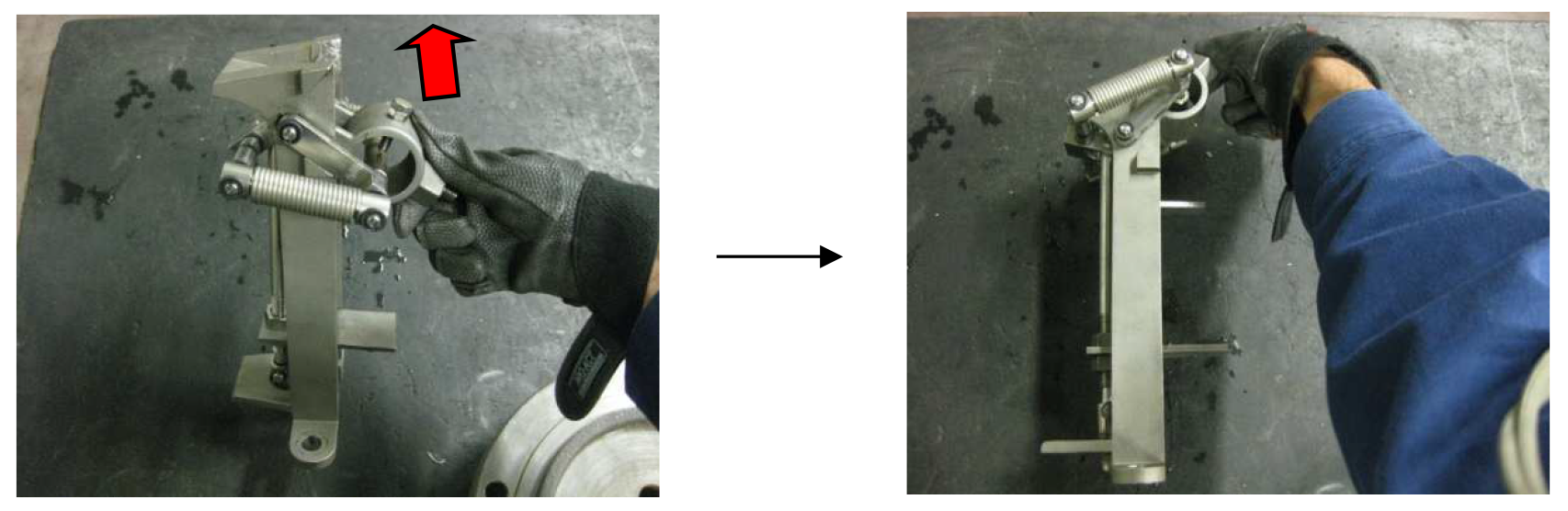

5. Lắp phao [9] vào van thông hơi P [4]:

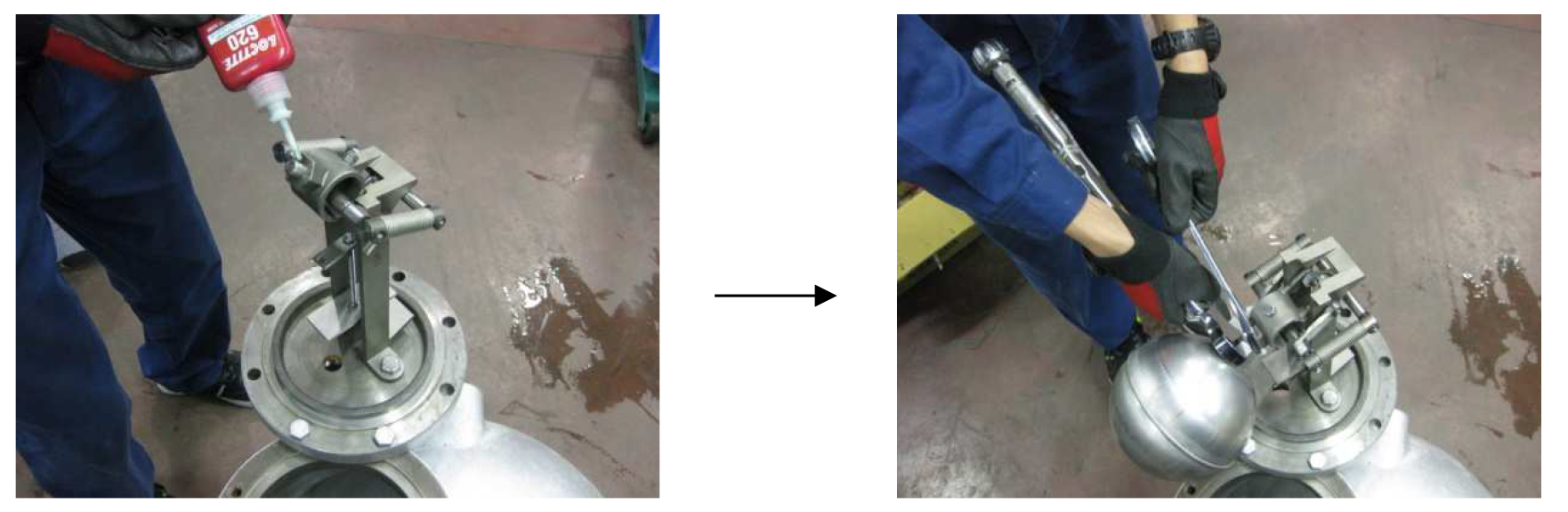

Thoa keo Loctite 620 vào phần vặn của van thông hơi P [4], sau đó cố định cánh tay phao bằng cờ lê (kích cỡ 24mm) và siết chặt phần hex của phao [9] với mô-men xoắn 50 N•m.

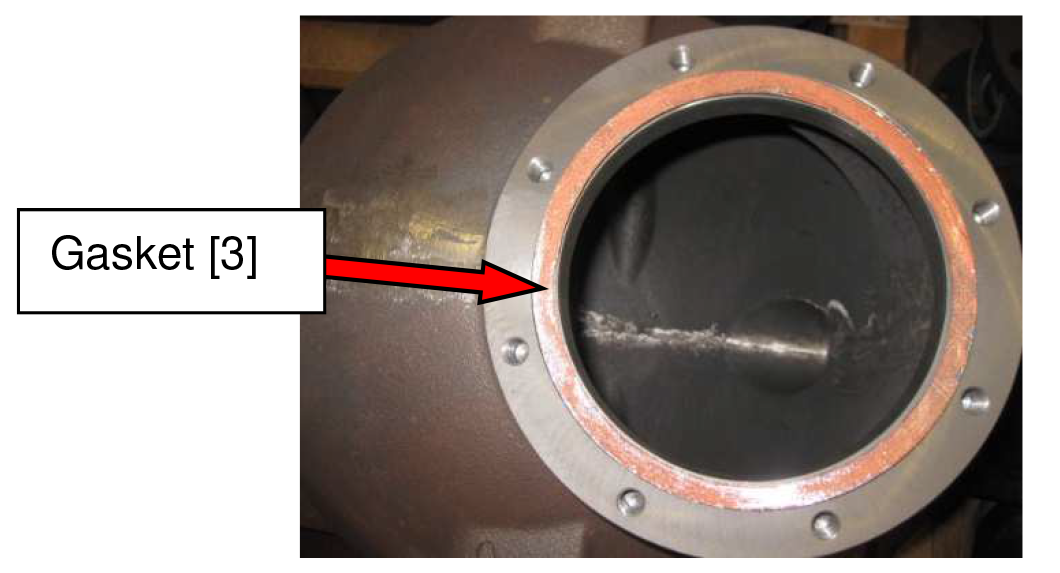

6.Lắp gioăng [3] vào thân máy [1]:

Thoa chất dính lên toàn bộ bề mặt của gioăng mới [3] và đặt gioăng vào rãnh của thân máy [1] (chất dính khuyến nghị: SOLVEST110 của hãng STT Inc.).

7. Gắn nắp [2] vào thân máy [1]:

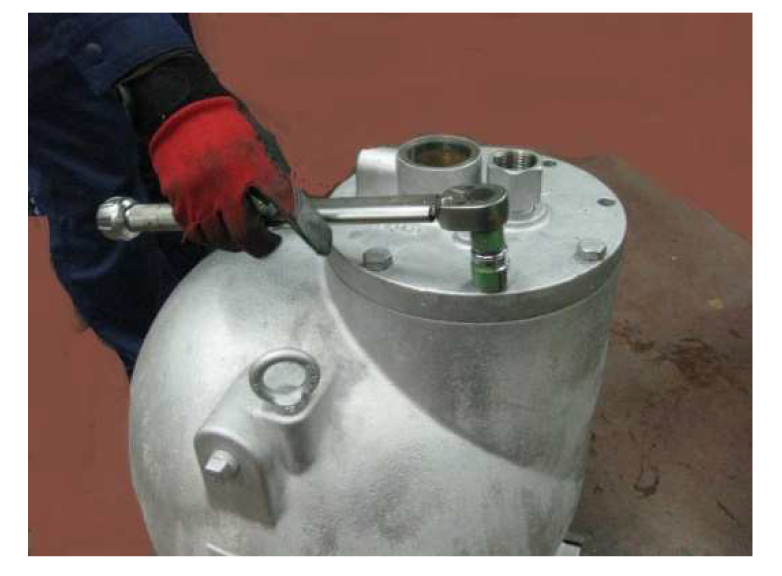

Lắp nắp [2] lên thân máy [1] và siết chặt các bu lông lục giác [12] với mô-men xoắn 70 N•m bằng cờ lê (kích cỡ 19mm).

8. Thoa keo Loctite 620 lên seat van vào P [6]:

Thoa dầu bôi trơn lên gioăng mới [8] và lắp vào seat van vào P [6], sau đó đưa vào nắp [2] bằng tay.

9. Lắp seat van vào P [6] và seat van thông hơi [5]:

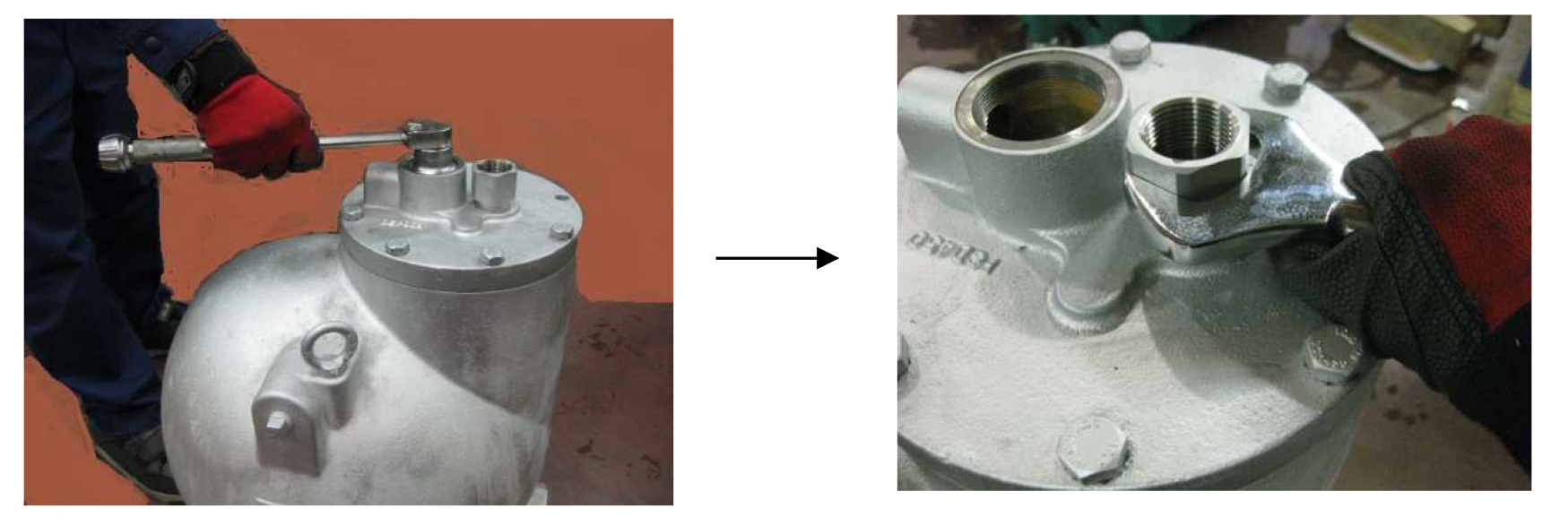

Siết chặt seat van vào P [6] với mô-men xoắn 140 N•m bằng cờ lê (kích cỡ 32mm), và seat van thông hơi [5] với mô-men xoắn 140 N•m bằng cờ lê mô-men xoắn (kích cỡ 41mm).

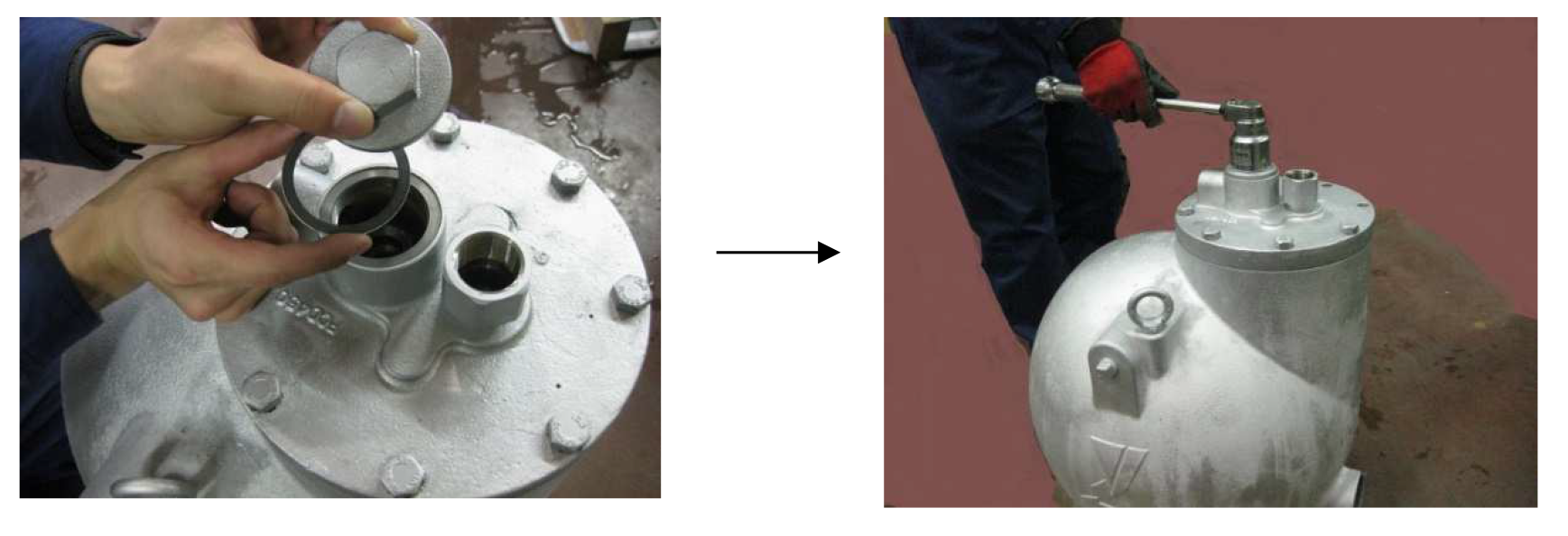

10. Lắp gioăng và nắp [10]:

Thoa chất dính lên toàn bộ bề mặt của gioăng mới [11] và lắp vào nắp [2]. Sau đó, siết chặt nắp với mô-men xoắn 100 N•m bằng cờ lê lục giác (kích cỡ 32mm).

4. Cách thay thế từng bộ phận

• 1. Thay gioăng [3]:
• Tháo sản phẩm theo quy trình tháo rời và thay thế gioăng theo các bước 6 và 7 trong quy trình lắp ráp.
• 2. Thay gioăng [11]:
• Thực hiện theo các bước tháo và lắp tương tự với gioăng [11].
• 3. Thay gioăng [7]:
• Thực hiện các bước 3, 4, 6 và 7 trong quy trình tháo rời, sau đó thay thế gioăng và lắp lại theo quy trình lắp ráp.
• 4. Thay phao [9]:
• Tháo phao theo quy trình và lắp lại phao theo các bước 5 đến 7 trong quy trình lắp ráp.
• 5. Thay van vào P [6]:
• Thực hiện theo các bước 1 và 2 trong quy trình tháo rời, sau đó lắp van vào theo các bước 8 đến 10 trong quy trình lắp ráp.
• 6. Thay van thông hơi P [4] và seat van [5]:
• Thực hiện các bước tháo van thông hơi, sau đó lắp lại theo các bước 1 đến 7 trong quy trình lắp ráp.
• 7. Thay thế toàn bộ bộ phận nắp:
• Thực hiện tháo nắp và thay thế theo quy trình tháo và lắp tương ứng.
