Hướng dẫn lắp đặt hệ thống đường ống cùng PF-7000

1. Ví dụ về đường ống

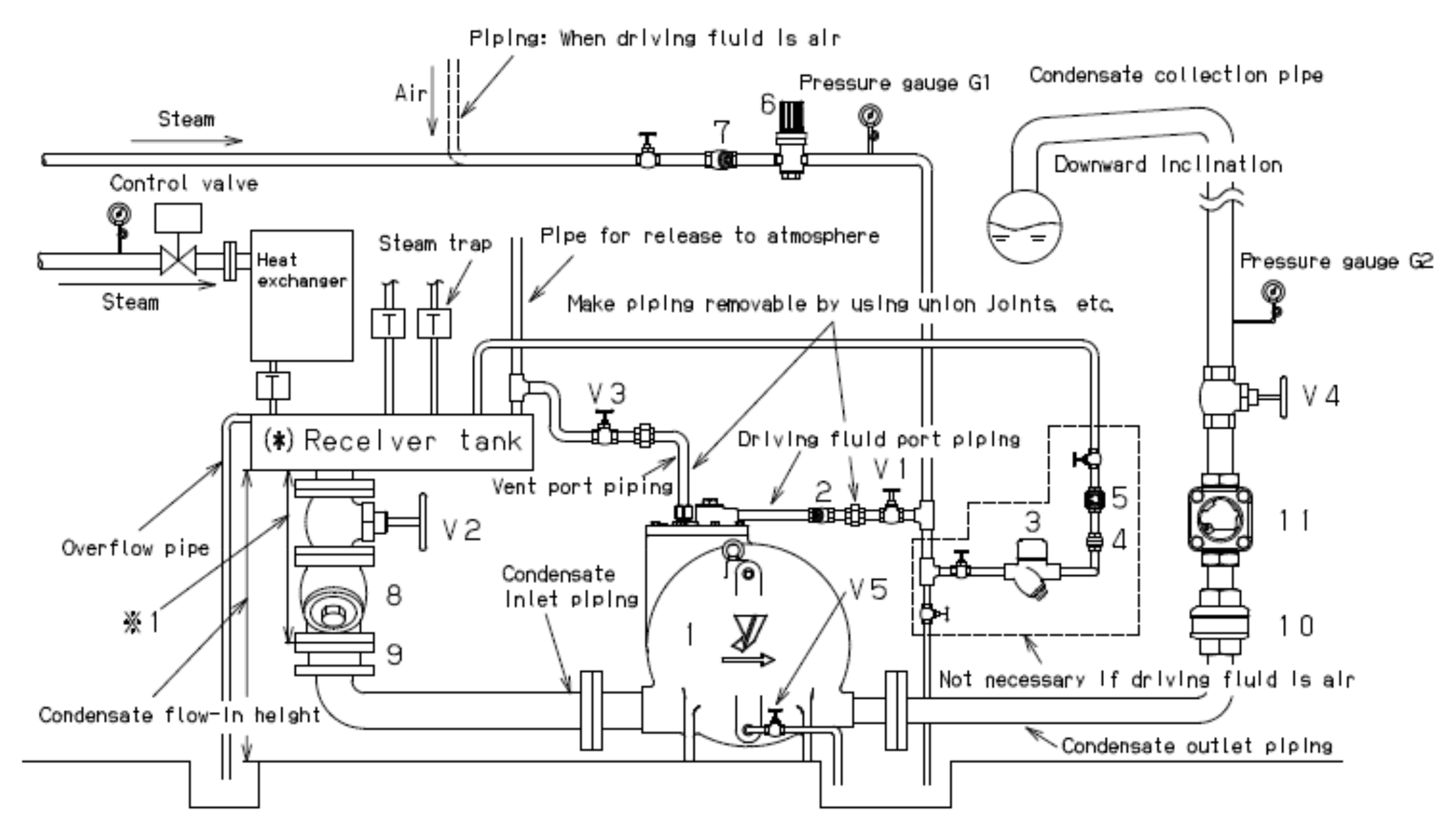

- Hệ thống mở

1: Lắp đặt SCV-3 cách ít nhất 750mm từ đáy của bình chứa.

(*) Ví dụ sơ đồ đường ống trên là sơ đồ nguyên lý. Bình chứa cần có dung tích để lưu trữ nước ngưng tụ trong khi bẫy bơm đang hoạt động và nước ngưng tụ được xả ra. Vui lòng tham khảo (Hướng dẫn bẫy bơm) trong sổ tay kỹ thuật về kích thước của bình chứa.

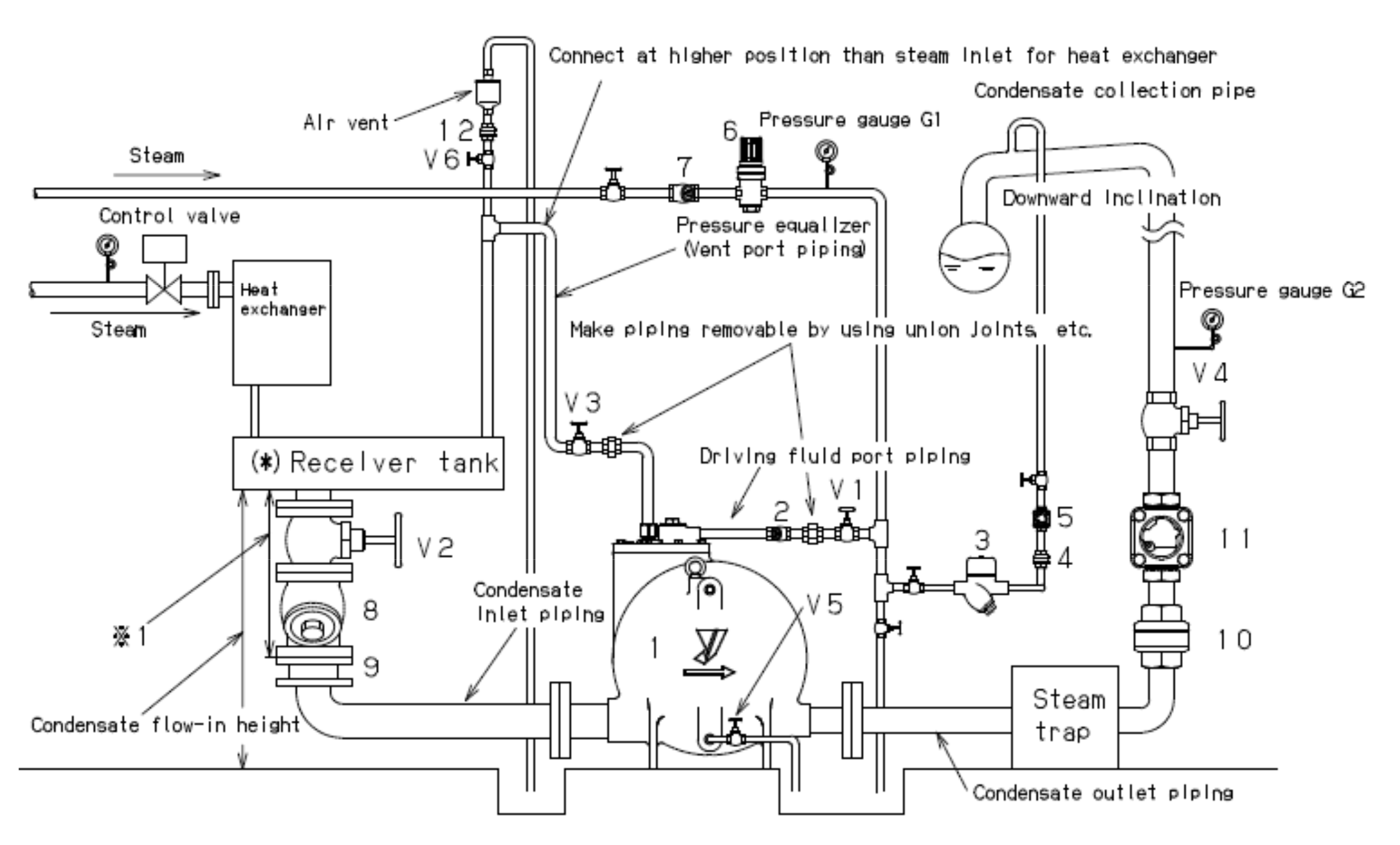

- Hệ thống kín

1: Lắp đặt SCV-3 cách ít nhất 750mm từ đáy của bình chứa.

(*) Ví dụ sơ đồ đường ống trên là sơ đồ nguyên lý. Bình chứa cần có dung tích để lưu trữ nước ngưng tụ trong khi bẫy bơm đang hoạt động và nước ngưng tụ được xả ra. Vui lòng tham khảo (Hướng dẫn bẫy bơm) trong sổ tay kỹ thuật về kích thước của bình chứa.

2. Cảnh báo và lưu ý khi lắp đặt

*Cảnh báo

• 1. Nước ngưng tụ có thể phun ra từ lỗ thông hơi sau khi áp suất điều khiển giảm hoặc khi dừng hoặc sản phẩm bị hỏng. Kết nối một ống dẫn đến lỗ này và kéo ống đến nơi an toàn.
• *Không tuân thủ hướng dẫn này có thể làm da bạn bị bỏng do nước ngưng tụ phun ra.

*Lưu ý

• 1. Trước khi lắp đặt sản phẩm, hãy loại bỏ các chất lạ và cặn bẩn từ hệ thống ống, đồng thời chú ý rằng vật liệu làm kín không được chảy vào bên trong sản phẩm hoặc ống.
• *Việc trộn lẫn các chất lạ như cặn bẩn hoặc vật liệu làm kín có thể dẫn đến hỏng sản phẩm.
• 2. Trước khi kết nối các ống, kiểm tra đầu vào nước ngưng tụ, đầu ra nước ngưng tụ, cổng chất lỏng điều khiển và lỗ thông hơi. (Xem mục 1. Ví dụ về đường ống.)
• *Sản phẩm không hoạt động đúng nếu các đường ống không được kết nối đúng cách.
• 3. Lắp đặt sản phẩm theo chiều ngang, với lỗ thông hơi hướng lên trên.
• *Sản phẩm không hoạt động đúng nếu hướng lắp đặt không chính xác.
• 4. Kết nối sản phẩm với hệ thống ống chặt chẽ.
• *Không tuân thủ hướng dẫn này có thể gây bỏng do rò rỉ nước ngưng tụ từ các khớp nối do rung động.
• 5. Sử dụng khớp nối kiểu liên kết, v.v. để kết nối với ống. (Xem mục 1. Ví dụ về đường ống.)
• *Nếu không sử dụng khớp nối kiểu liên kết, việc tháo rời ống có thể trở nên không thể hoặc mất nhiều thời gian hơn khi tháo/lắp để bảo trì/kiểm tra.
• 6. Không áp dụng các tác động mạnh như búa nước. Tránh sử dụng van mở/đóng nhanh ở đầu vào/ra của sản phẩm.
• *Không tuân thủ hướng dẫn này có thể gây bỏng do nước ngưng tụ phun ra do tác động mạnh quá mức lên sản phẩm.
• 7. Không tháo rời sản phẩm trừ khi cần thiết.
• *Không tuân thủ hướng dẫn này có thể làm cản trở hoạt động chính xác của sản phẩm.
• 8. Gắn bộ lọc trước đầu vào nước ngưng tụ và cổng chất lỏng điều khiển. (Xem mục 1. Ví dụ về đường ống.)
• *Nếu không gắn bộ lọc, sản phẩm không hoạt động đúng do bụi bẩn xâm nhập vào sản phẩm.
• 9. Van một chiều không được kết nối với sản phẩm. Hãy chắc chắn lắp van một chiều ở đầu vào và đầu ra của sản phẩm. (Xem mục 1. Ví dụ về đường ống.)
• *Nếu không có van một chiều, sản phẩm sẽ không hoạt động như bẫy bơm.
• 10. Nếu chất lỏng điều khiển là hơi, lắp đặt một bẫy hơi vào ống ở cổng chất lỏng điều khiển để xả nước ngưng tụ. (Xem mục 1. Ví dụ về đường ống.)

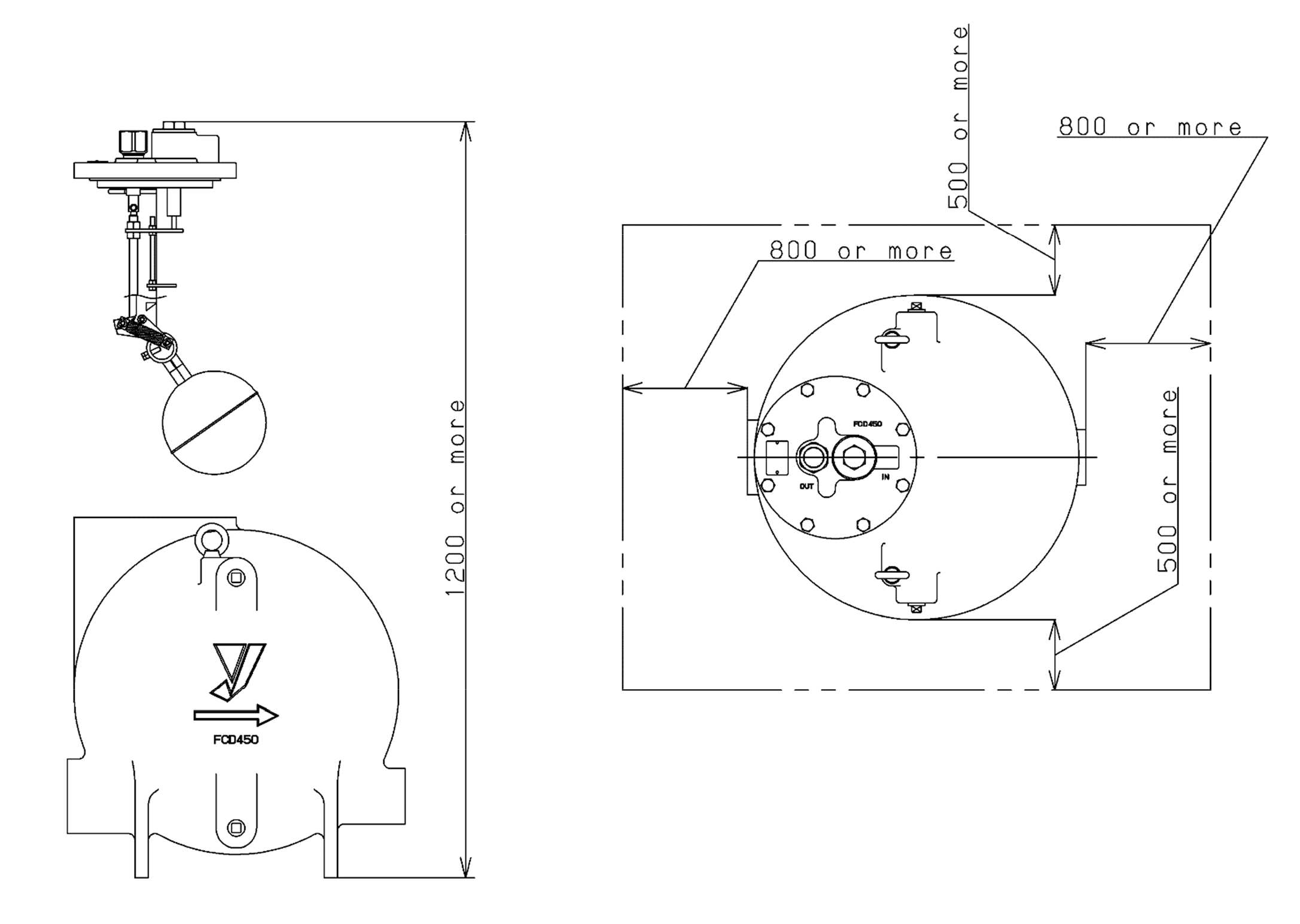

• 11. Đảm bảo có không gian bảo trì cần thiết cho việc tháo rời và sửa chữa sản phẩm. (Xem Hình 3) Đơn vị tính là mm.
•
• 12. Chiều cao đề nghị của đầu vào nước ngưng tụ là 1000mm trở lên. (Xem mục 1. Ví dụ về đường ống.)
• 13. Lưu ý cho hệ thống mở
• Hãy chắc chắn gắn một ống tràn vào bình chứa và dẫn ống này đến nơi an toàn. (Xem Hình 1.)
• 14. Lưu ý cho hệ thống kín
  • • Hãy chắc chắn sử dụng hơi nước làm chất lỏng điều khiển. Liên hệ với chúng tôi nếu bạn phải sử dụng chất lỏng khác ngoài hơi nước.
  • • Hãy chắc chắn lắp đặt bộ cân bằng áp suất ở vị trí cao hơn đầu vào hơi của bộ trao đổi nhiệt. (Xem Hình 2.)
  • • Hãy chắc chắn gắn van thông hơi và van một chiều vào bộ cân bằng áp suất. (Xem Hình 2.)
