GIỚI THIỆU VAN GIẢM ÁP DẠNG MÀNG

PRESSURE REDUCING VALVE-PILOT DIAPHRAGM TYPE

Model: GP-2000 series

-Ưu điểm:

+ Điều áp bằng màng lớn và đường hồi tiếp ngoài giúp áp suất được ổn định hơn.

+ Vì chỉ số Cv cao, khả năng điều tiết lưu lượng được cải thiện đáng kể, có thể giảm size van một đến hai cấp so với size đường ống thông thường.

+ Van chính (Main valve) hình cầu cung cấp khả năng làm kín tuyệt vời và giảm thiểu rò rỉ ở gối van (tuân thủ tiêu chuẩn ANSI Class IV).

+ Có thể điều chỉnh và kiểm soát ở áp suất thấp (0,02 MPa hoặc thấp hơn).

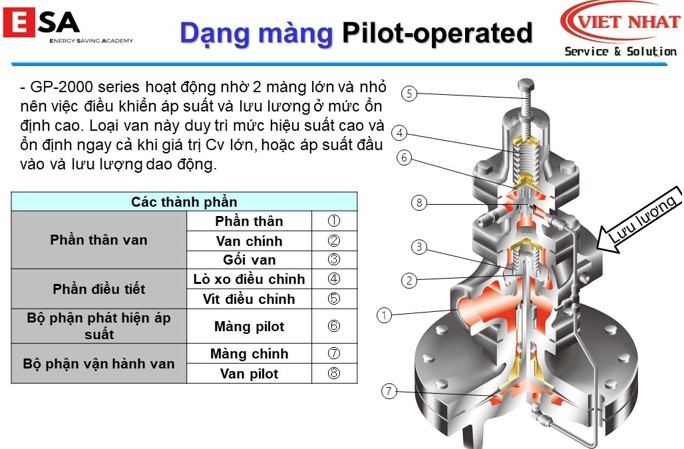

- GP-2000 series hoạt động nhờ 2 màng lớn và nhỏ nên việc điều khiển áp suất và lưu lương ở mức ổn định cao.

Loại van này duy trì mức hiệu suất cao và ổn định ngay cả khi giá trị Cv lớn, hoặc áp suất đầu vào và lưu lượng dao động.

- Cách hoạt động của GP-2000 series:

1: Van pilot mở bằng cách điều chỉnh lực lò xo bằng vít chỉnh áp.

2: Áp suất sẽ được đến màng chính thông qua đường ống để mở van chính (Main valve).

3: Hơi qua đầu ra và thông qua ống hồi tiếp ngoài đi đến đáy của màng pilot và điều chỉnh độ mở của van pilot.

4: Áp suất ở mặt dưới của màng pilot sẽ cân bằng với lực lò xo. Nó cũng kiểm soát lực đến màng chính để điều tiết độ mở của van chính (Main Valve)

=>Áp suất đầu ra sẽ ổn định.
