Bẫy hơi Yoshitake TSF‑10S

Ngày đăng: 22-07-2025 10:12 AM - Đã xem: 247

Bẫy hơi TSF‑10S của Yoshitake là steam trap phao (float trap) chuyên dùng cho hệ thống ngưng hơi. Thân van bằng thép không gỉ, chịu áp suất vận hành 0,01–2,1 MPa và nhiệt độ tối đa 220 °C. Thiết kế “all‑directions” cho phép lắp ở mọi phương vị (±10° so với ngang), tối ưu không gian đường ống và đơn giản hóa bảo trì.

TSF‑10S được trang bị phao chính xác và cơ cấu xả khí tự động, vừa xả liên tục nước ngưng, vừa loại bỏ hoàn toàn khí không ngưng (non‑condensable gas), đảm bảo hiệu suất trao đổi nhiệt cao và tiết kiệm năng lượng cho nhà máy.

Đặc điểm kỹ thuật và thông số hoạt động

Thông số	Giá trị
Nominal Size	15A–25A (½″–1″), 25A–50A (1″–2″)
Áp suất làm việc	TSF‑10S‑5: 0,01–0,5 MPa TSF‑10S‑10: 0,01–1,0 MPa TSF‑10S‑21: 0,01–2,1 MPa
Nhiệt độ tối đa	220 °C
Vật liệu chế tạo	Thân van, phao, ghế van: inox
Kiểu kết nối	Ren JIS Rc/NPT; mặt bích JIS 10K/20K FF, ASME 150/300 lb RF, BS EN PN 25/40 RF
Hướng dòng	All‑directions (±10°)

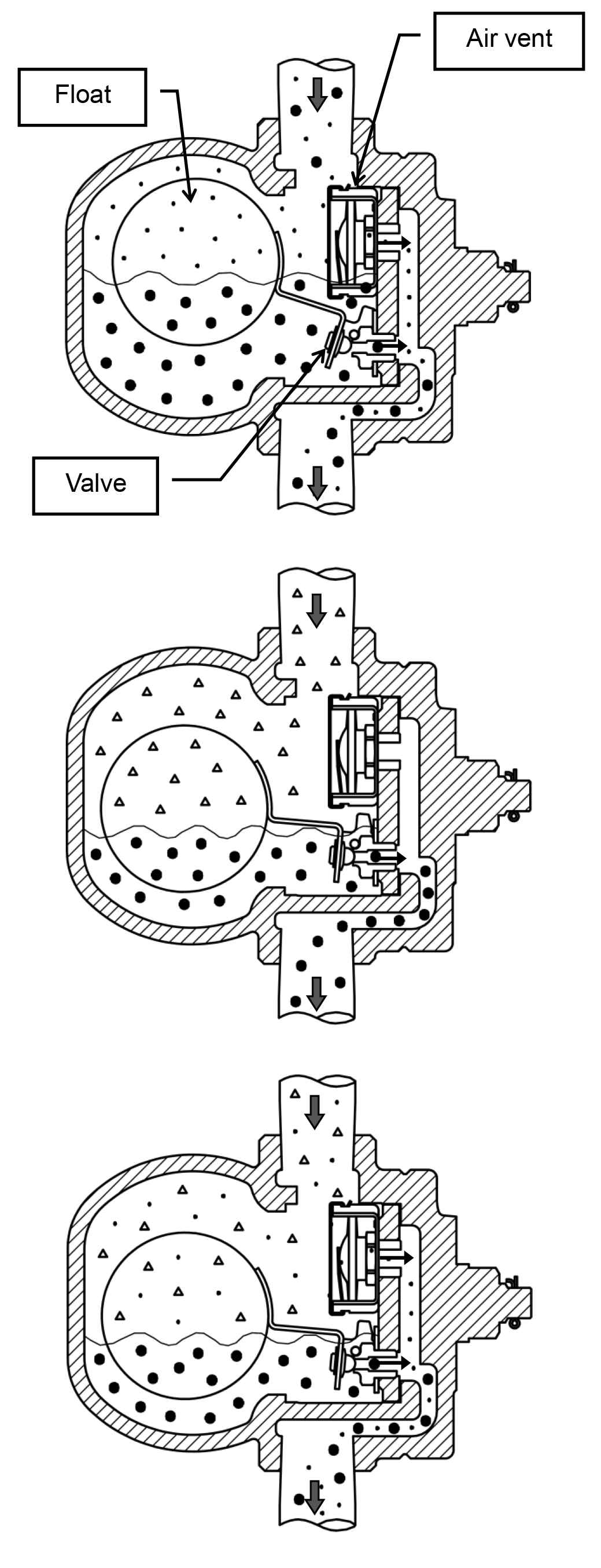

Nguyên lý hoạt động và cơ chế xả ngưng

Khởi động: Phao ở vị trí thấp giữ van chính đóng, lỗ xả khí mở để đẩy không khí ra ngoài, ngăn nghẹt khí.
Xả ngưng: Nước ngưng chảy vào buồng trap, nâng phao mở van chính, xả nước ngưng liên tục; khi lưu lượng giảm, phao hạ, van đóng ổn định áp suất.
Xả khí: Khi nước ngưng đủ nóng, vent đóng; khi khí không ngưng tích tụ, vent mở để thải khí, lặp lại theo lưu lượng.

Nhờ cơ chế trên, TSF‑10S vận hành ổn định, tự động tách và xả ngưng tụ, đồng thời loại bỏ khí không ngưng, giúp nâng cao hiệu suất trao đổi nhiệt và tiết kiệm nhiên liệu cho hệ thống hơi.
